Broušení

NOR-POL / FI-POL MAGNETICKÉ UPÍNÁNÍ PRO BROUŠENÍ



Tyto upínací desky jsou ideální pro broušení různých druhů pracovních kusů a dávají dobré výsledky s malými, úzkými kusy.

Jsou kompletně odolné vůči chladícím a řezným kapalinám a mohou pracovat naprosto ponořeny v těchto kapalinách.

Magnetizace je prováděna pákou, upínače s délkou přes 600 mm mají 2 páky. Rukojeť na menších upínacích deskách není vestavěná a je prováděna použitím dodávaného imbus klíče.

Tento magnet je upínán pomocí upínek, které jsou dodávány samostatně a musí být objednány zvlášť.

Dostupné ve 2 různých typech pólování: Nor-Pol a Fi-Pol.



NOR-POL

Rozestup pólů 6-5 (6 mm oceli a 5 mosazi).

Je vhodné pro všechny druhy obrobků s tloušťkou od 2 mm po velmi velké díly.

FI-POL

Má užší rozestup pólů: 6- 1.5-2-1.5 (6 mm oceli, 1,5 mosazi, 2 oceli a 1,5 mosazi).

Má větší upínací sílu pro malé nebo úzké obrobky (menší než 3 mm) a pro větší kusy, dává podobný výsledek jako Nor-Pol.

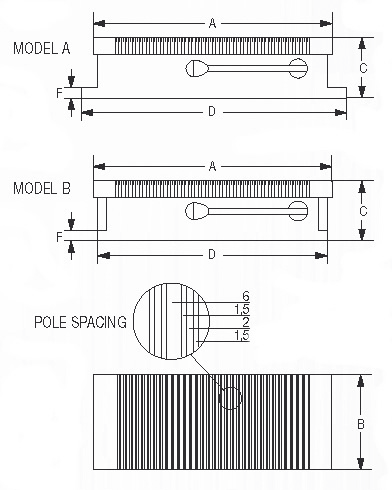

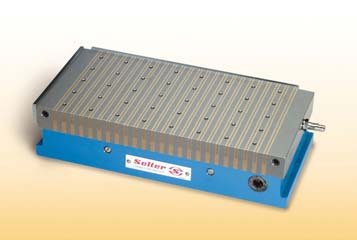

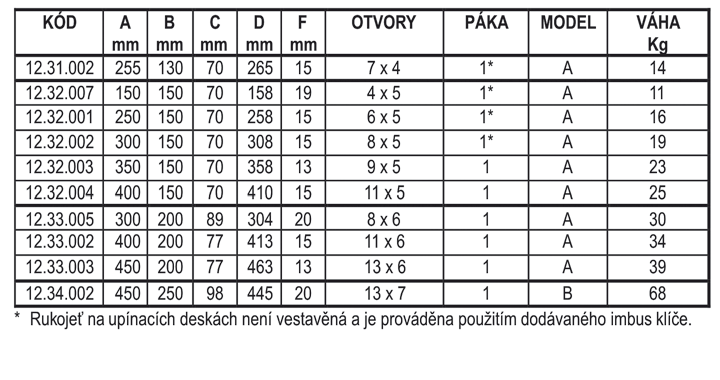

EDM MAGNETICKÉ UPÍNÁNÍ PRO ELEKTROEROZIVNÍ OBRÁBĚNÍ

Tato upínací deska je vybavena čistícím systémem v elektrodové pracovní ploše, která je dosažena cirkulací dielektrické kapaliny z otvorů na vrchní straně desky. Tyto otvory jsou propojeny vnitřním vrtáním a dielektrická kapalina je připojena 1/8 vstupem na straně magnetické desky.

Fi-Pol rozestup pólů (6 mm ocel, 1,5 mosaz, 2 ocel a 1,5 mosaz). Dobrá upínací síla pro všechny druhy obrobků.

Magnetické pole je velmi nízké (přibl. 6 mm) k prevenci interference s elektrodami.

Tento magnet je upínán pomocí upínek, které jsou dodávány samostatně a musí být objednány zvlášť.

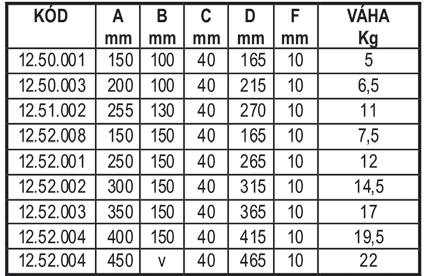

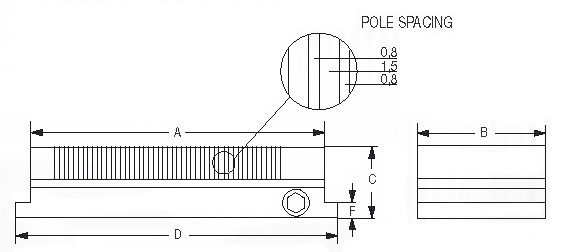

MAGNETICKÉ UPÍNÁNÍ S VELMI JEMNÝM PÓLOVÁNÍM

Tyto upínací desky jsou velmi tenké (40 mm) a mají velmi úzké pólování 1.5-0.8 (1.5 mm ocel and 0.8 mosaz).

Jsou vhodné pro upínání malých nebo nízkých obrobků, na broušení nebo elektroerozivní obrábění.

Jsou kompletně odolné vůči chladícím a řezným kapalinám a mohou pracovat naprosto ponořeny v těchto kapalinách.

Rukojeť na upínacích deskách není vestavěná a je prováděna použitím dodávaného imbus klíče.

Tento magnet je upínán pomocí upínek, které jsou dodávány samostatně a musí být objednány zvlášť.

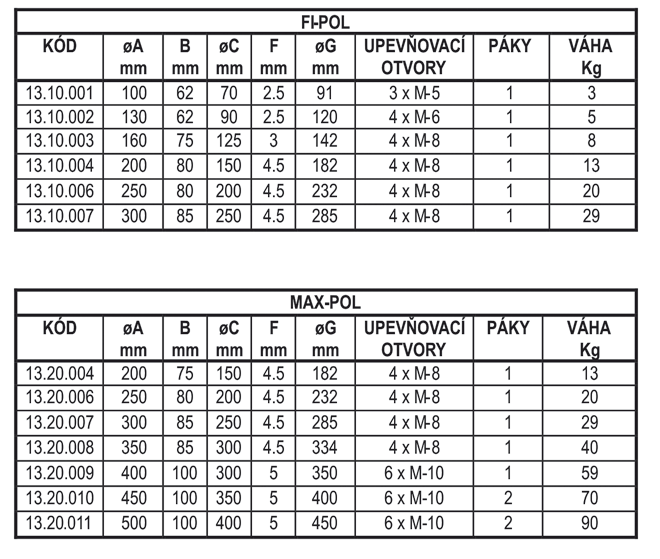

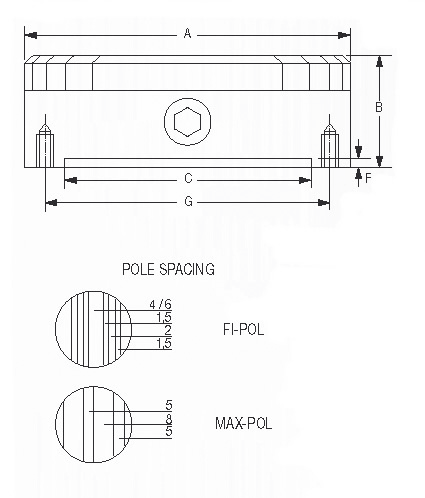

KRUHOVÉ MAGNETICKÉ DESKY

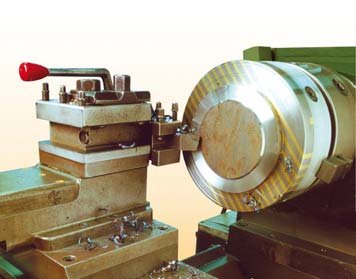

Tento typ je navržen pro používání na soustruhy a brusky. Je instalovatelný na přírubu stroje přes zadní stranu magnetu, podobně jako běžné sklíčidlo.

Nabízí progresivní magnetizaci pro snadnější vycentrování obrobku.

Desky s ø 250 mm a více jsou připraveny pro zhotovení středového otvoru v ose vrchní desky pro umístění dorazu nebo centráže.

Jsou dostupné ve 2 různých pólováních: Fi-Pol a Max-Pol.

FI-POL

Rozestup pólů: 6-1.5-2-1.5 (6 mm ocel, 1.5 of mosaz, 2 ocel a 1.5 mosaz).

Vhodné pro malé nebo nízké obrobky (méně než 5 mm).

Upínače rozměru ø 100 mm a ø 130 mm má 4 mm oceli místo 6mm.



MAX-POL

Rozestup pólů: 8-5 (8 mm ocel a 5 mosaz).

Má větší magnetickou sílu než Fi-Pol a je vhodný pro všechny obrobky, od tloušťky 5 mm až do největších dílů.
