FRÉZOVÁNÍ
Frézování - SUPER QUAD / EXTRA QUAD

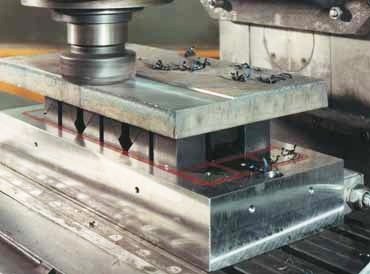

Elektropermanentní magnetické desky SUPER QUAD představují nejmodernější způsob upínání feromagnetických materiálů pro CNC FRÉZOVÁNÍ a to jak v horizontální tak i vertikální poloze. Patentovaná technologie SUPER QUAD Vám umožní rychlé, snadné a opakovatelné upnutí, bez omezení čelistmi svěráku a upínek. Magnetické upínání zkracuje přípravné časy, zvyšuje efektivitu stroje při současném rozšíření jeho obráběcích možností. Klasické mechanické upínací systémy Vám omezují výkonné obráběcí stroje a to jak v časech přípravných tak při vlastním opracování.
- SNADNOST A OPAKOVATELNOST UPNUTÍ
- 100% BEZPEČNOST UPNUTÍ
- OBRÁBĚNÍ AŽ 5–TI STRAN OBROBKU PŘI JEDNOM UPNUTÍ
- MOŽNOST VRTÁNÍ PRŮCHOZÍCH DĚR
- UPÍNÁNÍ I NEROVNÝCH OBROBKŮ
- ÚSPORA ELEKTRICKÉ ENERGIE
- MOŽNOST SOUČASNÉHO OPRACOVÁNÍ VÍCE OBROBKŮ
- ROVNOMĚRNÉ ROZDĚLENÍ UPÍNACÍ SÍLY NA CELOU PLOCHU OBROBKU
- ODSTRANĚNÍ INVESTIC DO VÝROBY PŘÍPRAVKŮ

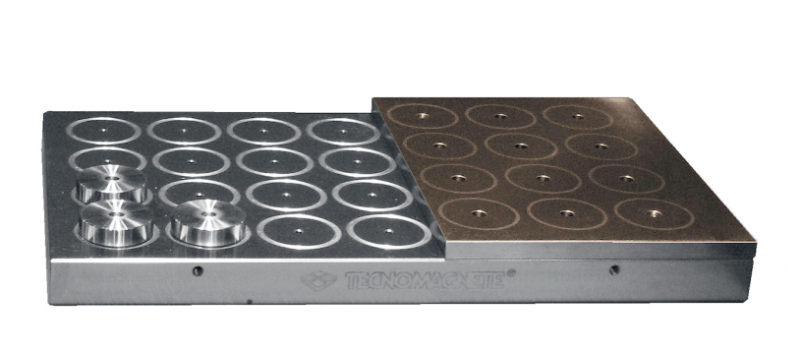

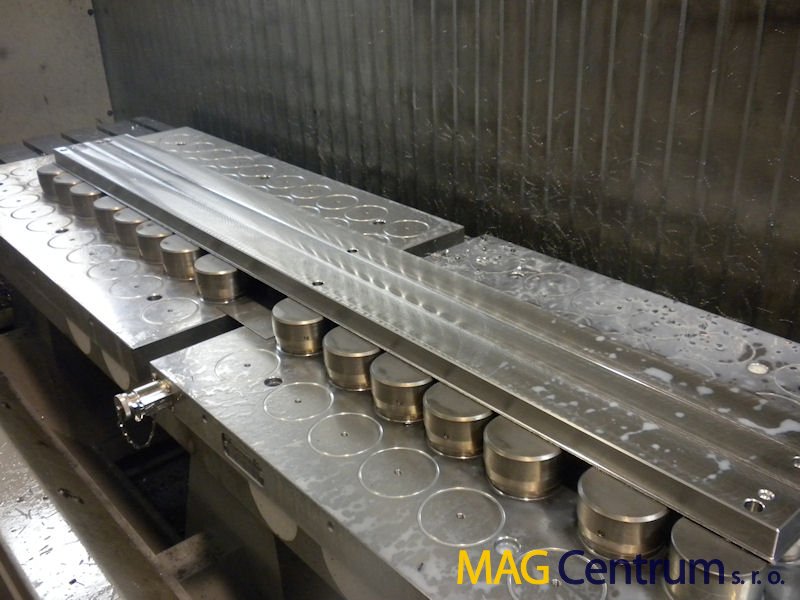

SUPER QUAD - samovyrovnávací systém
Systém pohyblivých pólových nástavců automaticky vyrovnává součást při upnutí, a tím umožní perfektní rovnoběžnost obrobku. Použitím pohyblivých samo vyrovnávacích nástavců je možné upínat i hrubé neopracované obrobky a dosáhnout tak rovnoběžnosti na jedno otočení obrobku a zároveň provádět průchozí vrtání.
samovyrovnávací systém
SUPER QUAD - QUADSYSTÉM

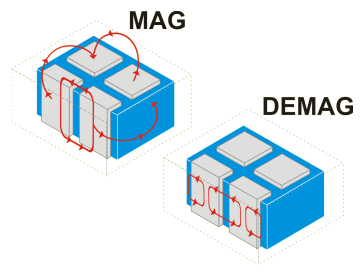

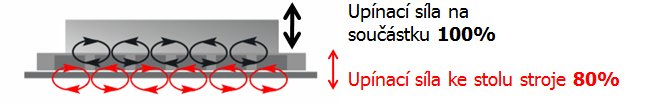

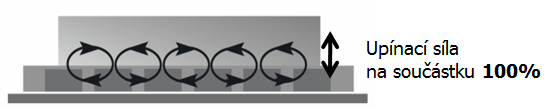

Inovační a úspěšná patentovaná technologie QUADSYSTÉM zaručuje vysokou výkonnost, úplnou bezpečnost a dlouhou životnost. Magnetický dvojitý cyklus funguje na principu čtvercových, šachovnicově uspořádaných pólů s "Originální červenou Quad-sítí". Po čtyřech stranách každého pólu jsou umístěny permanentní magnety, zatímco pod ním je magnet přepólovatelný. Tato charakteristika umožňuje upnout obrobek po neomezenou dobu bez el. energie a koncentrovat magnetický tok pouze do obrobku bez ovlivnění stolu, vřetena a vlastního stroje.

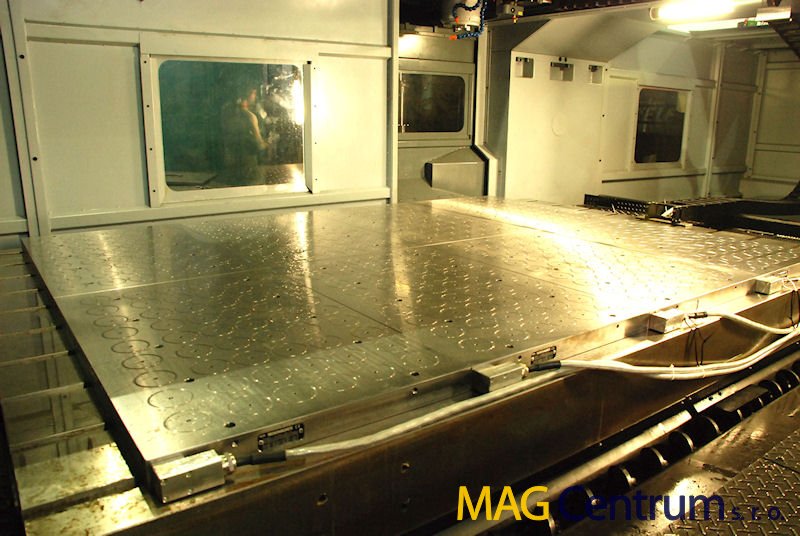

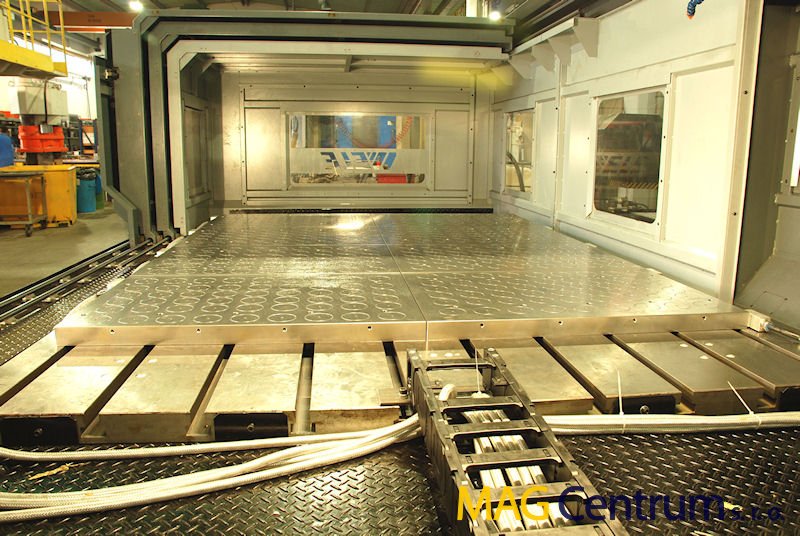

SUPER QUAD - SESTAVY
SUPER-QUAD lze využít jak jednotlivě tak i v sestavách pro rozměrné obrobky a to jak v horizontální tak vertikální poloze.
CuboTEC
Cubotec se systémem QUADSYSTEM SUPER-QUAD spojuje konečné řešení flexibilního upínání na horizontální obráběcí centra a paletovací systémy, kde se snadno upevňuje na jakýkoliv typ palety:
Ve srovnání s tradičními upínacími systémy vybavenými magnetickými deskami je kompaktnější a lehčí. Cubotec umožňuje obrábění až 5 stran obrobku bez omezení upínacími zařízeními. Nízká hmotnost Cubotecu dovoluje vyšší rychlosti paletizačního systému bez nebezpečí poškození mechanismů stoje.
HD50
Cubotec je dostupný s oboustranným magnetem a nebo magnetem a na druhé straně s T drážkami pro konvenční upínání. Cubotec dovoluje upínání obrobků různých tvarů a velikostí a to i rozměrově větších, než je upínací plocha systému.
